製品説明
導入

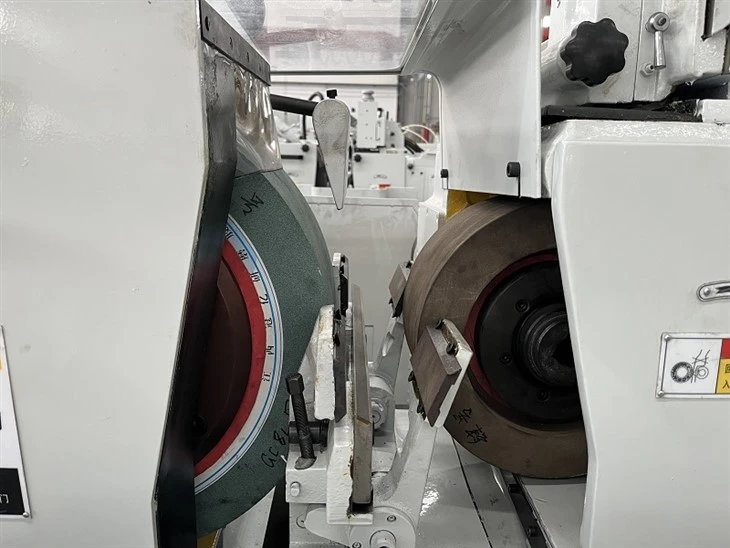

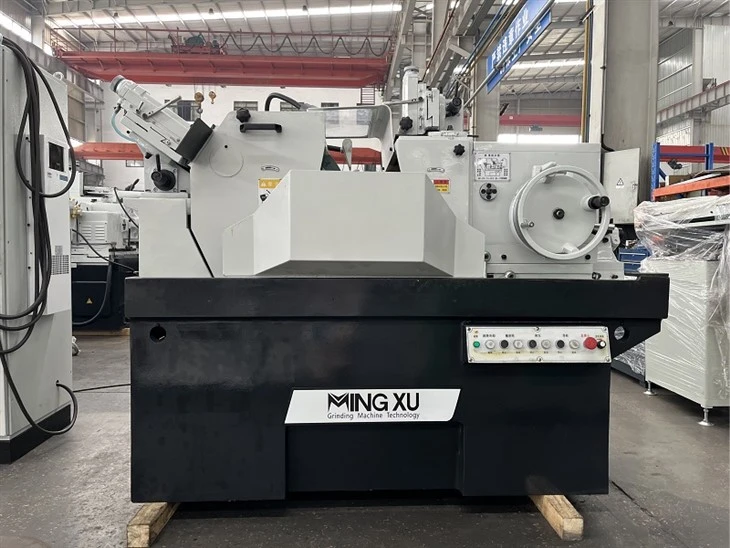

高精度センタレス研削盤は、中心サポートを使用せずに、砥石車、ガイドホイール、およびそれらの相対運動によって外周円筒加工を行う装置です。-
仕様
|
製品名 |
高精度センタレス研削盤 |
|
モデル |
MX-M1080B |
|
フィードをプランジ- |
|
|
研削径 |
5-80mm |
|
最大。研削長さ |
140mm |
|
-フィードを通じて |
|
|
研削径 |
5-80mm |
|
砥石仕様 |
P500×150×305mm |
|
調整車仕様 |
PSA300x150x127mm |
|
砥石速度 |
1300r/分 |
|
車輪速度の調整 |
10-200r/分 |
|
調整車の回転角度 |
|
|
垂直 |
-2 度 - +5 度 |
|
水平 |
0 度 - 3 度 |
|
フィード/分割 |
0.0025mm |
|
グリッドの中心線からの高さ。ホイールとレジストレーションホイールからワークレストまで |
210mm |
|
モーター出力 |
|
|
砥石モーター |
15KW |
|
調整ホイールモーター |
1.5KW |
|
電源 |
3N 380V 50Hz 約17.7kW |
|
機械の寸法 (L*W*H) |
1950×1580×1485mm |
|
機械重量 |
約3500Kg |
|
精度（標準棒） |
|
|
真円度 |
0.002mm |
|
円筒度 |
0.003mm |
|
粗さ |
Ra0.32μm |
特徴
拡張されたシングル-パスカットコンタクト
P500×150×305 mm 砥石車は、狭い砥石車に比べて軸方向の接触幅が広く、1 回の研削パスでカバーされる接触面積を長くすることができます。
より高いチルト角調整に対応
ガイドホイールの垂直傾斜角度範囲は-2度から+5度（従来の+4度よりも高い）であり、ワークの軸送り角の調整範囲が拡大し、送り速度とヘリカル軌道の組み合わせが変更されます。
中規模の作業条件に適しています-
速度 1300 r/min の 15 kW モーターは、中砥石幅 (150 mm) 条件下で電力入力を提供します。
アプリケーション
自動車部品:中型のドライブ シャフトの加工に使用され、量産時に一定の外径寸法を実現します。{0}
ベアリング業界:ローラーや中型軌道輪の加工に使用され、連続送り研削と互換性があります。{0}
油圧とシール:プランジャーや相手部品の加工に使用され、軌道調整により接触状態を制御します。
一般機械：中径シャフト部品の加工に使用され、さまざまな製造仕様に対応します。{0}
