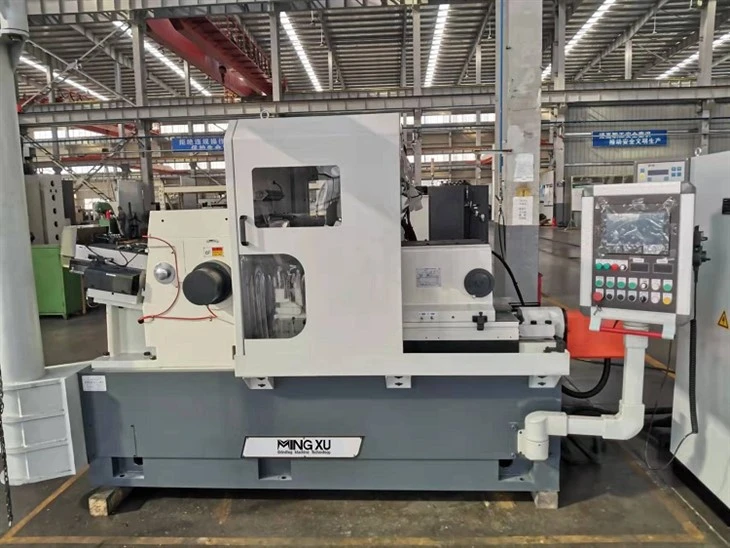

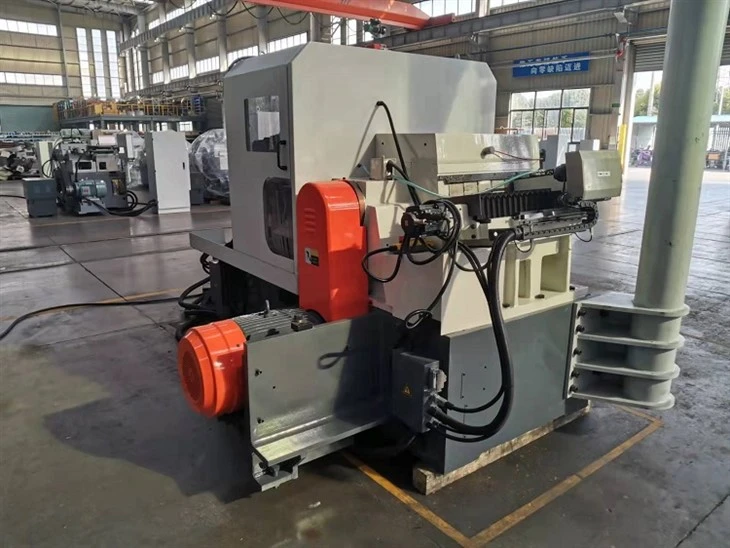

CNCセンタレスグラインダー
CNC センタレスグラインダーは、センターサポートなしで回転部品の外側円筒研削に使用されます。ガイドホイールと砥石車の相対移動は CNC システムによって制御され、さまざまなサイズ範囲のワークピースの外径を幾何学的に補正します。
- 迅速な配達
- 品質保証
- 年中無休のカスタマーサービス
製品説明
導入
CNC センタレスグラインダーは、センターサポートなしで回転部品の外側円筒研削に使用されます。ガイドホイールと砥石車の相対移動は CNC システムによって制御され、さまざまなサイズ範囲のワークピースの外径を幾何学的に補正します。
仕様
|
製品名 |
CNCセンタレスグラインダー |
||
|
モデル |
MX-M200 |
MX-M400 |
MX-M500 |
|
フィードをプランジ- |
|||
|
研削径 |
5〜100mm |
5〜200mm |
5〜200mm |
|
最大。研削長さ |
190mm |
390mm |
490mm |
|
-フィードを通じて |
|||
|
研削径 |
5〜100mm |
5〜200mm |
5〜200mm |
|
砥石仕様 |
P600×200(250)×305mm |
P600×400×305mm |
P600×500×305mm |
|
調整車仕様 |
P350×200(300)×203mm |
P350×400×203mm |
P350×500×203mm |
|
砥石速度 |
1100r/分 |
1100r/分 |
1100r/分 |
|
車輪速調整（無段階） |
10-200r/分 |
10-200r/分 |
10-200r/分 |
|
ホイールフレームのスイベル角度を調整する |
|||
|
垂直 |
-2 度 - +5 度 |
-2 度 - +5 度 |
-2 度 - +5 度 |
|
水平 |
-1 度 - +3 度 |
-1 度 - +3 度 |
-1 度 - +3 度 |
|
調整車最小送り量 |
0.001ミリメートル |
0.001ミリメートル |
0.001ミリメートル |
|
砥石ドレッサー最小送り量 |
0.001ミリメートル |
0.001ミリメートル |
0.001ミリメートル |
|
グリッドの中心線からの高さ。ホイールとレジストレーションホイールからワークレストまで |
200mm |
200mm |
200mm |
|
水の流れ |
100L/分 |
200L/分 |
200L/分 |
|
総電力 |
|||
|
砥石モーター |
22KW |
30KW |
37KW |
|
調整ホイールモーター |
3KW |
3KW |
3KW |
|
ウォーターポンプモーター |
0.45KW |
0.45KW |
0.45KW |
|
潤滑ポンプモーター |
0.09KW |
0.09KW |
0.09KW |
|
磁気クーラントセパレーターモーター |
0.18KW |
0.18KW |
0.18KW |
|
電源 |
3N 50Hz 380V |
3N 50Hz 380V |
3N 50Hz 380V |
|
機械の寸法 (LxWxH) |
3200×1785×1800mm |
3300×1780×1900mm |
3400×2100×1800mm |
|
機械重量 |
約7500Kg |
約9000Kg |
約10000Kg |
|
精度（標準棒） |
|||
|
真円度 |
0.001mm |
0.001mm |
0.001mm |
|
円筒度 |
0.0018mm |
0.0018mm |
0.0018mm |
|
粗さ |
Ra0.16μm |
Ra0.16μm |
Ra0.16μm |
特徴
マシンの対象範囲の拡大
砥石・ガイドホイール幅を200mmから500mmに拡大し、中心高さ200mm構造と合わせて加工径範囲を5～100mmから5～200mmに拡大しました。
ミクロン-レベルフィード
案内輪送りと砥石ドレッシングの最小単位は0.001mmです。送りねじ構造により、材料の除去が定量化可能なマイクロステップ制御に変換されます。-。
幾何学的誤差の収束
ワークピースがクランプまたは位置決めされていません。研削砥石、ガイドホイール、サポートによってサポートされる真円度と円筒度の結果は、主にドレッシング軌道とガイドホイールの動きの一貫性によって決まります。
アプリケーション
自動車部品加工:ドライブシャフト、バルブステム、燃料噴射弁ニードルなどの円筒部品の外径を連続研削するのに使用され、量産時に均一な外径形状を実現します。
ベアリングの製造:ローラやベアリング リングの外径の加工に使用され、クランプ不要の支持方法によりチェーンのクランプと位置決めが円筒度の結果に及ぼす影響を軽減します。{0}}
油圧システム部品の加工:ピストンロッドやバルブコアの外径加工に使用され、長さ-対直径比-のワークピースの加工において、外径形状に対するクランプ変形の影響を軽減します。
精密機械部品加工:ガイドピラーや光軸の外径加工に使用し、安定した直動嵌合面を形成します。
