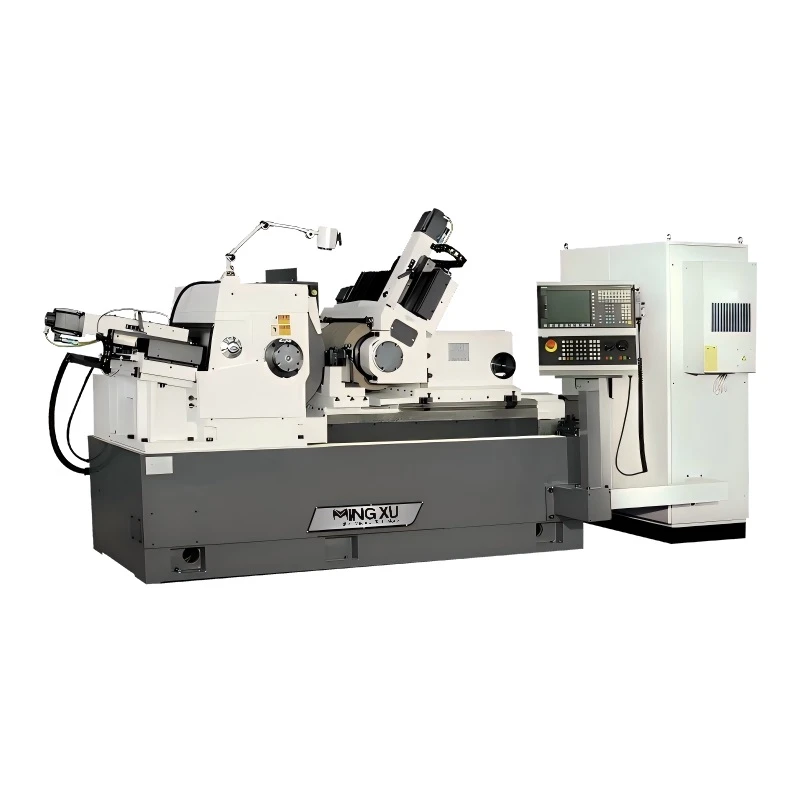

高精度CNCセンタレス研削盤
高精度 CNC センタレス研削盤は、砥石車、ガイドホイール、ブラケットの 3 点支持により、ワークピースのクランプフリー外径円筒研削を実現する CNC 装置です。{0}{1}{1}
- 迅速な配達
- 品質保証
- 年中無休のカスタマーサービス
製品説明
導入
高精度 CNC センタレス研削盤は、砥石車、ガイドホイール、ブラケットの 3 点支持により、ワークピースのクランプフリー外径円筒研削を実現する CNC 装置です。{0}{1}{1}
仕様
|
製品名 |
高精度CNCセンタレス研削盤 |
|
モデル |
MX-M400 |
|
フィードをプランジ- |
|
|
研削径 |
5-200mm |
|
最大。研削長さ |
390mm |
|
-フィードを通じて |
|
|
研削径 |
5-200mm |
|
砥石仕様 |
P600×400×305mm |
|
調整車仕様 |
P350×400×203mm |
|
砥石速度 |
1100r/分 |
|
車輪速調整（無段階） |
10-200r/分 |
|
ホイールフレームのスイベル角度を調整する |
|
|
垂直 |
-2 度 - +5 度 |
|
水平 |
-1 度 - +3 度 |
|
調整車最小送り量 |
0.001mm |
|
砥石ドレッサー最小送り量 |
0.001mm |
|
グリッドの中心線からの高さ。ホイールとレジストレーションホイールからワークレストまで |
200mm |
|
水の流れ |
200L/分 |
|
総電力 |
|
|
砥石モーター |
30KW |
|
調整ホイールモーター |
3KW |
|
ウォーターポンプモーター |
0.45KW |
|
潤滑ポンプモーター |
0.09KW |
|
磁気クーラントセパレーターモーター |
0.18KW |
|
電源 |
3N 50Hz 380V |
|
機械の寸法 (LxWxH) |
3300×1780×1900mm |
|
機械重量 |
約9000Kg |
|
精度（標準棒） |
|
|
真円度 |
0.001mm |
|
円筒度 |
0.0018mm |
|
粗さ |
Ra0.16μm |
特徴
機器の冗長性の削減
直径5～200mmまで対応し、中心高さ固定構造の同じ工作機械で、設備を変更することなく、仕様の異なる円筒部品の加工が可能です。
定量化可能な寸法調整
0.001mmの送り・ドレッシングユニットがリードスクリューの最小変位に対応し、寸法補正を「試し調整」から「マイクロメートル単位の入力制御」に変えます。
加工エラーの原因を低減
チャックまたはセンタークランプ構造がない場合、0.001 mm の真円度と 0.0018 mm の円筒度は、主に砥石車のドレッシング軌道とガイドホイールの動きの幾何学的関係によって決まります。
アプリケーション
自動車部品加工:ドライブシャフト、バルブステム、燃料噴射弁ニードルなどの円筒部品の外径加工に使用します。量産時において、チェーンのクランプ時や位置決め時の外径形状への影響を軽減します。
ベアリングの製造:ころや軌道輪の外径加工に使用します。連続送り条件では、円筒度誤差の原因を制御します。
油圧システム部品の加工:ピストンロッドやバルブコアの外径加工に使用します。長さ-と直径の比率が-のワークピースでは、外径形状に対するクランプ変形の影響が軽減されます。
精密機械部品加工:ガイドピラーや光シャフトの外径加工に使用します。滑り嵌めまたはガイド嵌めでは、一貫した外径接触基準面を形成します。
