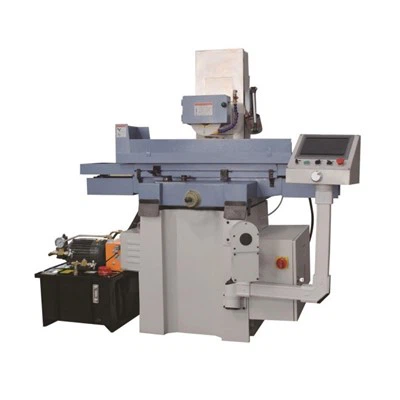

3軸自動平面研削盤



3軸自動平面研削盤は、X-軸の油圧往復運動、Y-軸の自動横送り、Z-軸の自動工具進入制御により、連続精密平面研削を実現する自動研削盤です。





モデル	MX-4080NC2
テーブルサイズ(幅*長さ)	406×806mm
最大。研削長さ	830mm
最大。研削幅	420mm
テーブル面から主軸中心までの距離	480mm
スライドウェイ	フラットレール 1 本 V レール 1 本
最大作業負荷	200kg
マグネットチャックサイズ(L*W)	800×400mm
T-スロットの数	14mm×1n
テーブル前後移動速度	7～16m/分
MPG のクロスフィード	0.001/0.01/0.1/目盛(mm); 0.1/1/10/回転(mm)
垂直 MPG フィード	0.001/0.01/0.1/目盛(mm); 0.1/1/10/回転(mm)
ホイールサイズ(直径×幅×ボア)	φ300×30×φ75mm
主軸速度 (50HZ)	1440rpm
スピンドルモーター	4kw
平行度の底面の加工面	0.005/300mm
油圧モーター	2.2kw
縦送りサーボモーター	0.75kw
テーブル横送りモーター	0.75kw
数値の最小値	80L
クーラントポンプ	0.09kw
梱包サイズ(長さ*幅*高さ)	2660×1970×2220mm
総重量	2T





精密スピンドルユニット：低振れ設計、表面粗さRa0.25μm以下

最適化されたガイドウェイ設計: V- タイプ/ダブル V 構造、スムーズな動作と低摩擦

独立した油圧システム：スムーズな動作、熱変形と振動を軽減

集中潤滑システム: ガイドウェイと送りねじの長期安定した動作を保証します。-





モールドおよび精密モールドベース加工

機械装置の主要平坦部品

自動車および重工業部品

ハードウェアツールと測定器

大型プレート部品の精密研削-





作業台寸法（例：300×600 / 400×800 / 400×1000）

制御方式（標準自動/PLC/CNCアップグレード）

スピンドル出力 (3kW ～ 7.5kW オプション)

自動ロード/アンロードまたはインライン ソリューション

ディスク構成（永久磁石・電磁）

冷却・濾過装置（磁選機・紙テープフィルター）

カスタマイズ可能な精度および表面粗さグレード





先行販売:-ワークのサイズと精度に基づいて選択のアドバイスを提供します。適合する処理ソリューションと技術パラメータを提供します。



-販売において:主要コンポーネントの品質検査と組立管理。出荷前に機械全体の精密検査を行っています。



-販売後:リモート設置ガイダンスと試運転サポートを提供します。スペアパーツの迅速な供給。
