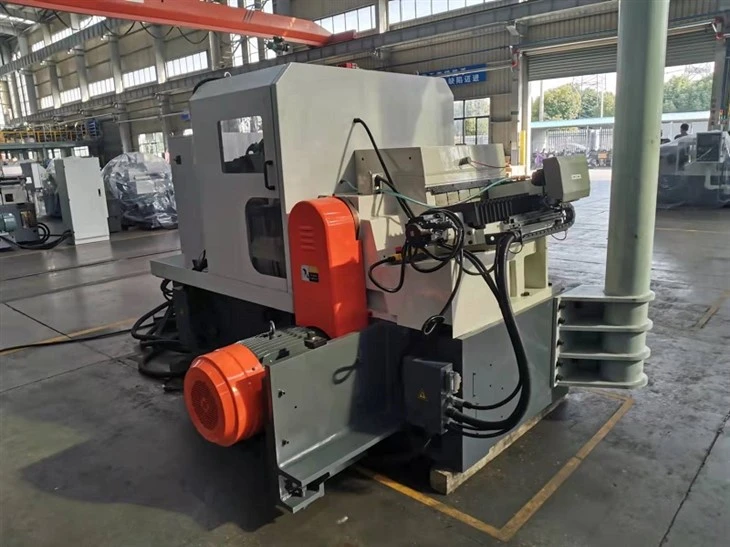

CNCセンタレス研削盤
CNC センタレス研削盤は、研削砥石、ガイド ホイール、ブラケットの 3 点支持により、クランプなしでワークピースの外径円筒研削を可能にする数値制御装置です。{0}{1}{1}
- 迅速な配達
- 品質保証
- 年中無休のカスタマーサービス
製品説明
導入
CNC センタレス研削盤は、研削砥石、ガイド ホイール、ブラケットの 3 点支持により、クランプなしでワークピースの外径円筒研削を可能にする数値制御装置です。{0}{1}{1}
仕様
|
製品名 |
CNCセンタレス研削盤 |
|
モデル |
MX-M200 |
|
フィードをプランジ- |
|
|
研削径 |
5-100mm |
|
最大。研削長さ |
190mm |
|
-フィードを通じて |
|
|
研削径 |
5-100mm |
|
砥石仕様 |
P600×200(250)×305mm |
|
調整車仕様 |
P350×200(300)×203mm |
|
砥石速度 |
1100r/分 |
|
車輪速調整（無段階） |
10-200r/分 |
|
ホイールフレームのスイベル角度を調整する |
|
|
垂直 |
-2 度 - +5 度 |
|
水平 |
-1 度 - +3 度 |
|
調整車最小送り量 |
0.001mm |
|
砥石ドレッサー最小送り量 |
0.001mm |
|
グリッドの中心線からの高さ。ホイールとレジストレーションホイールからワークレストまで |
200mm |
|
水の流れ |
100L/分 |
|
総電力 |
|
|
砥石モーター |
22KW |
|
調整ホイールモーター |
3KW |
|
ウォーターポンプモーター |
0.45KW |
|
潤滑ポンプモーター |
0.09KW |
|
磁気クーラントセパレーターモーター |
0.18KW |
|
電源 |
3N 50Hz 380V |
|
機械の寸法 (LxWxH) |
3200×1785×1800mm |
|
機械重量 |
約7500Kg |
|
精度（標準棒） |
|
|
真円度 |
0.001mm |
|
円筒度 |
0.0018mm |
|
粗さ |
Ra0.16μm |
特徴
マイクロメートル-レベルの寸法補正
案内車送りと砥石ドレッシングはリードスクリューの最小変位に相当する最小単位0.001mmで、マイクロメートル単位での寸法調整が可能です。
幅広いカバレッジ
心高200mm固定構造と砥石・案内車仕様の組み合わせにより、加工径5～100mmまでの加工が可能となり、ワークに合わせて設備を変更する必要がありません。
エラーの原因を減らす
-クランプと位置決めの代わりに 3 点支持（砥石車、ガイドホイール、サポート）が使用され、主にドレッシング軌道とガイドホイールの動きによって真円度 0.001 mm と円筒度 0.0018 mm が決定されます。
アプリケーション
自動車部品加工:ドライブシャフト、バルブステム、燃料噴射弁ニードルなどの円筒部品の外径加工に使用し、クランプ誤差の影響を軽減します。
ベアリングの製造:ころや軌道輪の外径加工に使用し、円筒度の発生源を制御します。
油圧部品の加工:ピストンロッドやバルブコアの外径加工に使用し、クランプ変形の影響を軽減します。
精密機械部品加工:ガイドピラーや光シャフトの外径加工、合わせ基準面の形成に使用します。
